這是國產電源芯片原廠誠芯微科技最近推出的一款雙C口 45W PD車載快充，兼容市面主流快充協議。該方案由兩顆CX8831組成，高集成、超精簡外圍、單C盲插支持5V / 9V / 12V / 15V / 20V五個電壓檔位和5-11V 3A / 5-11V 1.8A兩組PPS電壓檔位，C1+C2口同時充電支持每口20W輸出功率自動分配。滿足兩臺手機同時快充需求。

參數如下：

單C輸出(盲插)：5V3A / 9V3A / 12V3A / 15V3A / 20V2.25A

C1輸出 : 45W (MAX)

C2輸出 : 45W (MAX)

C1+C2 : 5V3A / 9V2.22A / 12V1.62A  40W(MAX)

45W車載PD快充DEMO外觀：

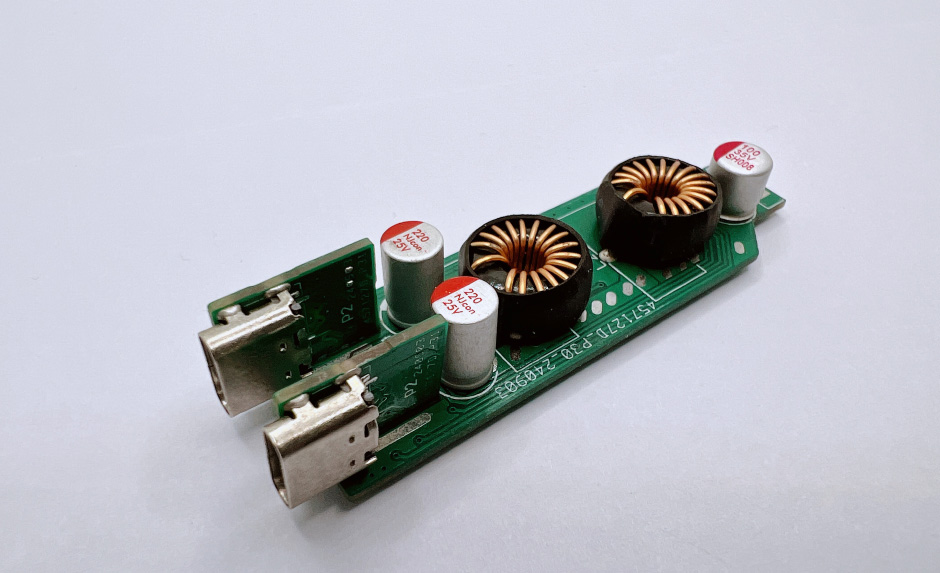

外圍精簡是CX8831的一大亮點?？梢钥吹剑嚦銹CBA正面除了正負極和兩Type-C輸出接口外，僅有2顆磁環電感、3顆電容。

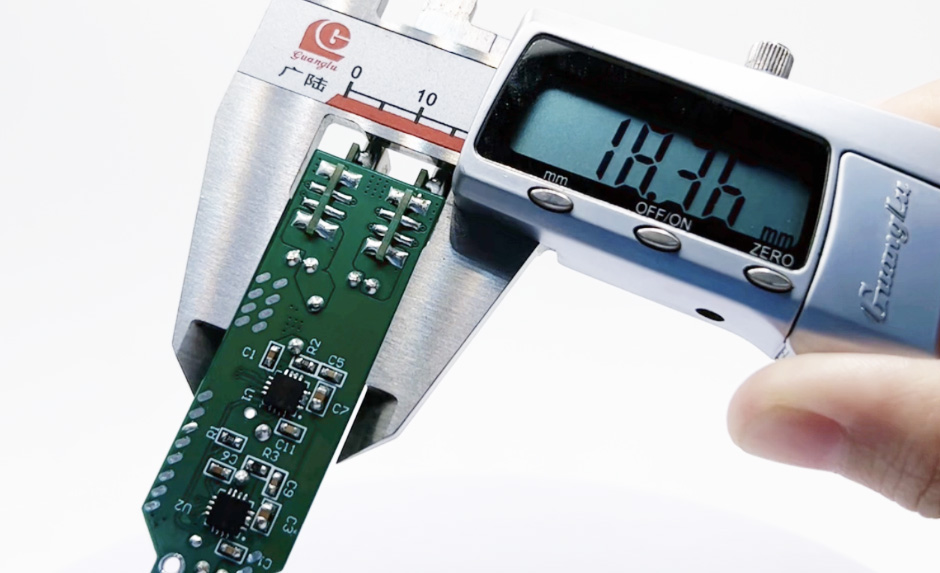

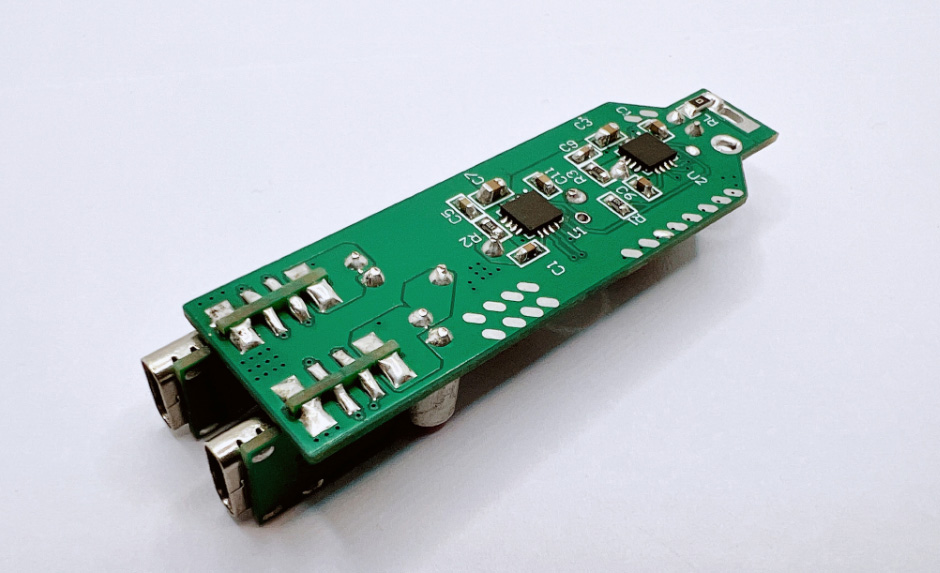

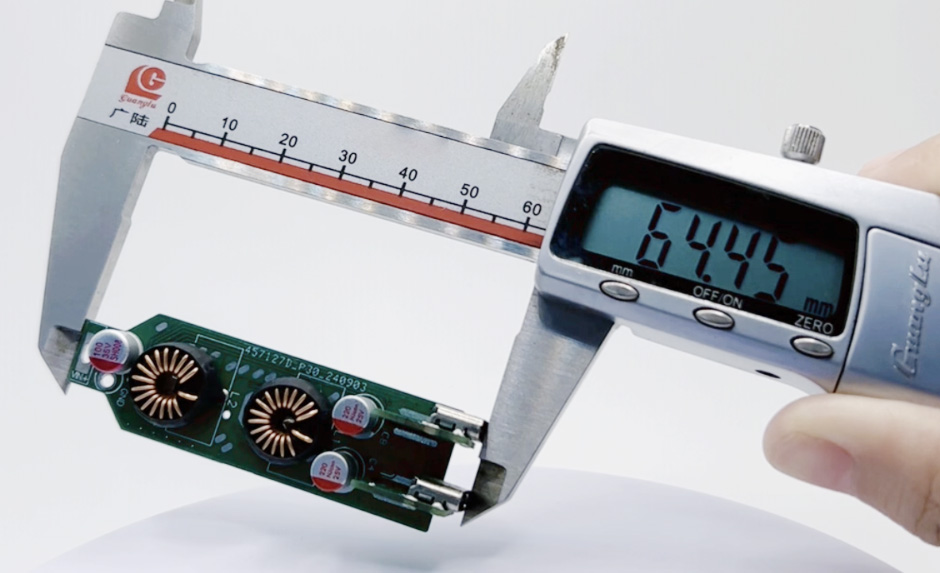

PCBA背面同樣非常簡潔，除了幾顆阻容元件外、僅有2顆CX8831。產品設計簡單，BOM成本低，有效縮短產品開發周期。PCBA板L*W規格為64.45mm*18.36mm

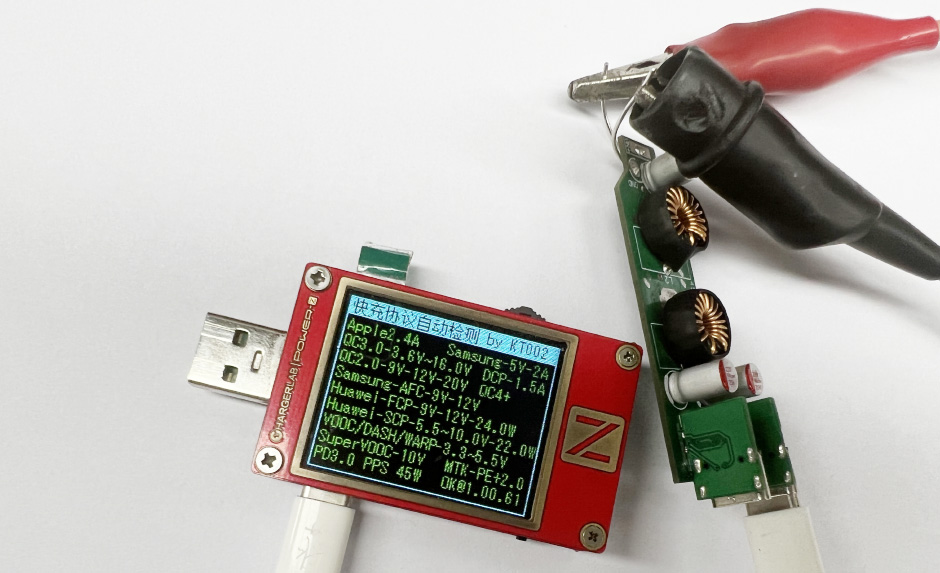

使用ChargerLAB POWER-Z KT002測得C1、C2口支持QC2.0、QC3.0、AFC、FCP、SCP、VOOC、MTK、PD3.0、Apple2.4A等市面主流快充協議，具備5V/3A、9V/3A 、12V/3A、15V/3A、20V/ 2.25A五組固定電壓檔位以及5-11V 3A / 5-11V 1.8A兩組PPS電壓檔位。

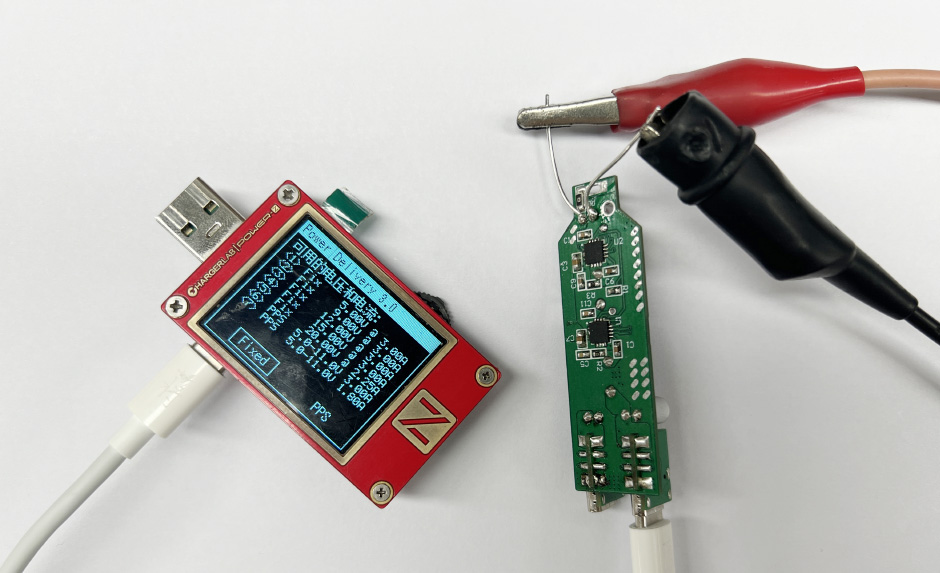

C1/C2任一口單插/盲插：

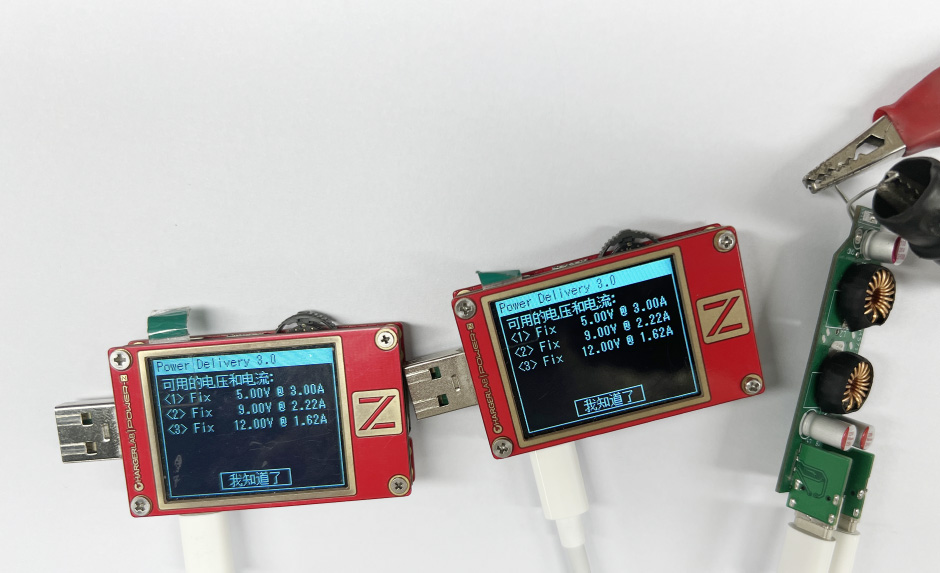

C1+C2口同時充電支持每口20W輸出功率自動分配 (40W Max)

CX8831是一顆集成多種快充協議的降壓SoC芯片，采用QFN4*4-16L封裝，芯片內部集成高效同步降壓轉換器 。

CX8831支持USB Type-C 和 PD3.1 協議，高通 QC2.0/3.0/3.0+協議，華為 FCP/SCP/HVSCP 協議，VOOC 協議，聯發科 PE2.0 協議，三星 AFC 協議，以及USB BC1.2 DCP 協議以及 Apple2.4A充電規范，支持CC雙口輸出，帶CHIP-LINK互聯，可以實現雙路C口的PD3.1同時獨立快充（實現多口同插降功率）?？蔀檐囕d充電器提供完整的雙口高功率電源快充解決方案。

CX8831支持最大36V的電壓輸入，支持5V、9V、12V、15V、20V五個檔位電壓輸出，CX8831采用COT控制模式，內置電流采樣電路和紋波補償電路。內置雙N型低阻抗功率開關管。只需兩個電感、兩顆SOC即可實現多口同插降功率的快充方案，可有效減小整體方案的尺寸，降低BOM成本。CX8831帶有線纜補償功能，隨著輸出電流增大相應的提高輸出電壓，來補償因線纜阻抗引起的電壓下降。CX8831通過兩顆芯片互聯（CHIP-LINK），可以實現兩個USB-C口單獨高功率工作，同時工作時降到低功率輸出。CX8831能自適應輸入電壓，依據輸入電壓自動調節輸出功率。

CX8831的輸出具有CV/CC特性，當輸出電流小于設定值，輸出CV模式，輸出電壓恒定；當輸出電流大于設定值，輸出 CC模式，輸出電壓降低。當其中一個USB-C口工作在5V/200mA（1W）以內，另一個USB-C口可實現高功率輸出。

CX8831支持二次燒錄，可實現在線升級。

45W雙C口PD車充采用CX8831典型方案應用中CX8831該芯片外圍精簡，僅需極少元器件即可實現快充功能，有效降低產品的BOM成本；同時，CX8831還可兼容QC2.0、QC3.0、AFC、FCP、SCP、VOOC、MTK、PD3.0、Apple2.4A等多種充電協議，適用于OPPO、華為、小米、三星、蘋果等品牌手機充電。

CX8831車充DEMO具有高集成和兼容性強兩大特點。通過其PCBA外觀圖片可以看到，芯片外圍僅有3顆電容、2顆電感以及少量的貼片阻容元件，PCBA設計精簡，靈活性高，易于工程師進行高效率方案開發，該方案是市面上一款不可多得的超精簡外圍、超高性價比車充PD協議集成方案。
