這是一款基于CX7536BA+CX7538D設計的30W單C口PD快充，該方案由電源主控芯片CX7536BA及同步整流CX7538D和協議芯片CX2919C組成了極具市場競爭優勢的一款30W單C口快充解決方案，該方案外圍精簡、性能穩定、高效率、低溫升且易過認證。

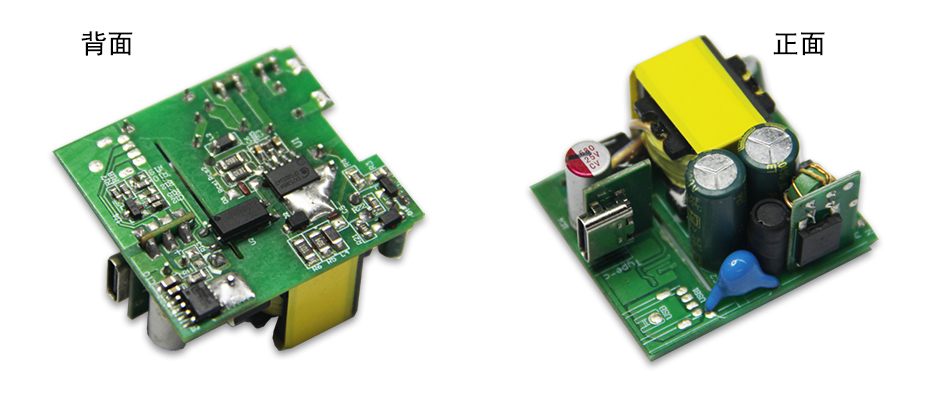

30W單C口快充全套PD方案參考設計模塊展示：

一、誠芯微30W單C方案主要特性：

1 、 輸入電壓范圍 90VAC~264VAC

2 、 輸入待機功耗低于 65mW @230VAC

3 、 輸出 C 口 (5VDC/3.0A 、9VDC/3A 、12VDC/2.5A 、20VDC/1.5A)

4 、 輸出總功率為 30W

5 、 輸出 C 口紋波 140mV

6 、 具有輸出過流保護、短路保護、過溫保護等功能

7 、 符合“DOE&COC”6 級能效標準

8 、 通過 EN55022 ClassB 的 EMI 測試標準

9 、通過 EFT 、Surge 4KV 測試標準

30W單C口快充方案開關電源主控芯片采用CX7536BA，這是一顆電流模式 PWM 控制芯片，內置高壓功率 MOSFET，應用于功率在36W以下的方案。

在 PWM 模式下工作于固定開關頻率，這個頻率是由內部精確設定。在空載或者輕載時，工作頻率由芯片內部調整。芯片可以工作在綠色模式，以此來減小輕載時的損耗，提高整機的工作效率。

同步整流采用CX7538D,這是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效， 是理想的超低導通壓降整流器件的解決方案。并且支持 CCM / QR / DCM 等開關電源工作模式應用，其極低導通壓降 產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。

CX7538D芯片內置耐壓100V的 NMOSFET 同步整流開關，且具有極低的內阻，典型 RdsON 低至 10mΩ,可提供系統高達 3A 的應用輸出；IC通過檢測集成 MOSFET 的源漏電壓來決定其開關狀態，能夠兼容連續模式、非連續和準諧振工作模式的 反激轉換器。

這款30W單C口快充方案Type-C單口設計，支持最大30W輸出，整套高效率低成本CX7536BA+CX7538D電源方案搭配PD認證協議芯片CX2919C，可為蘋果全系列設備提供最大30W充電功率。輸出支持5VDC/3A 、9VDC/3A 、12VDC/2.5A 、20VDC/1.5A四個檔位，具有輸出過流保護、短路保護、過溫保護等全面保護功能。是市面上不可多得的一款超高性?xún)r(jià)比30W單C口PD快充方案。如感興趣可找原廠獲取整套方案開發Datasheet.
